超声波断层扫描仪

所属品牌:德国ACS

产品型号:A1040

德国ACSA1040 MIRA便携式手持式超声波断层扫描仪设计用于对单侧通道的混凝土内部结构进行成像。断层扫描仪代表用于收集和对获得的数据进行断层摄影处理的全自动测量单元。


  • 商品描述
  • 商品询价热度

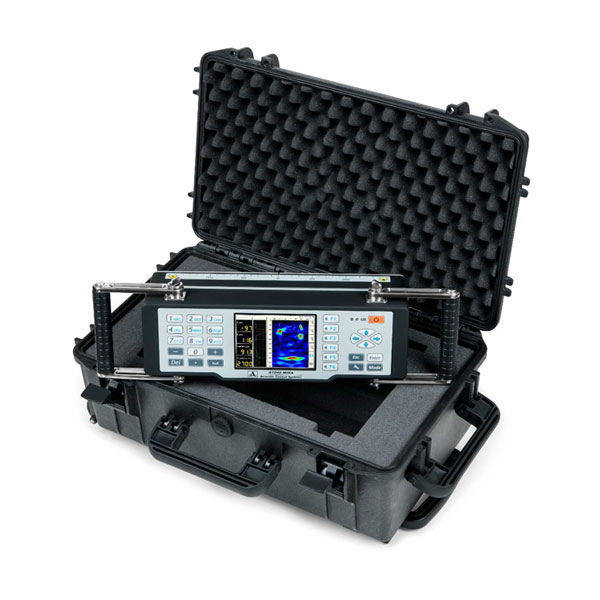

ACS A1040 超声波断层扫描仪

超声波断层扫描仪

ACS A1040断层扫描仪代表用于收集和对获得的数据进行断层摄影处理的全自动测量单元。测量单元包含一个矩阵天线阵列,该阵列由48个(12个块,每个块包含4个元素)定律宽带切变波换能器组成,具有干点接触和陶瓷耐磨头。因此,它们可以长时间在粗糙的表面上工作。每个换能器均配备有独立的弹簧悬架,因此可以检查不平坦的表面。阵列的标称频率为50 kHz。

仪器的界面允许处理投射在测试对象表面的激光束。因此,ACS A1040在对测试对象进行完整的技术诊断期间,操作员可以正确地保持天线阵列的移动步长。手持轻巧的机身和可重新定位的手柄,使您可以轻松地在水平,垂直和屋顶表面上使用该仪器。仪器机身下部的参考刻度旨在方便地相对于天线设备定位缺陷。

内部可充电电池可使仪器在5个小时内运行。延长的充放电周期提高了断层扫描仪的长期使用可靠性。此外,断层扫描仪可以直接通过交流电源供电。ACS A1040仪器允许通过专用软件将数据传输到外部PC进行高级处理通过对测试对象的整个扫描表面进行数据合并和体积重建,逐步对测试对象进行探测。


ACS A1040应用

检验厚度不超过2500 mm的混凝土结构,以评估结构的一致性

检验厚度达800毫米的钢筋混凝土结构,以评估结构的一致性

在混凝土物体,钢筋混凝土物体和天然石材中寻找异物,夹杂物,空洞,空隙,分层,填充物泄漏和裂缝

检验厚度达2000毫米的大理石和花岗岩建筑

在钢筋混凝土中搜索直径大于10 mm的塑料和金属管

检查直径超过900毫米的碳棒的内部结构

钢筋混凝土桥梁中受力钢筋通道的状况评估

检查现浇结构中的下部结构,立柱,高架盖,以检测填充物的空隙和泄漏

在地下和铁路隧道的衬板后面寻找空洞

检查玻璃熔炉的耐火砖

估算混凝土覆盖层的厚度和覆盖层补强的深度

在单侧通道处测量测试对象的厚度


ACS   超声波断层扫描仪参数


扫描装置

内置矩阵天线阵列

工作频率

25 – 85 kHz

天线阵列中的换能器数量

48

天线阵列中使用的换能器类型

低频宽带
横向连接,带干点触点
和陶瓷耐磨头

速度范围

从1000到4000 m / s

在混凝土中的视野深度

<2500毫米

测厚范围

50 – 600毫米

大误差(X –厚度)

±(0,05∙Х+ 10)毫米

小尺寸的反射镜

直径20毫米, 深度
至少
50至200 毫米,长度至少200 毫米的球体

显示类型

5.7英寸TFT,彩色

嵌入式内存

闪存7Gb

功率

内置电池

电压

11,2伏

工作时间(电池)

5小时

PC连接

USB

工作温度范围

从-10到+ 50C

重量

4,5公斤

尺寸,不大于不带手柄

370х150х145毫米

水平放置手柄

470х150х170毫米

手柄垂直放置

370х210х170毫米
